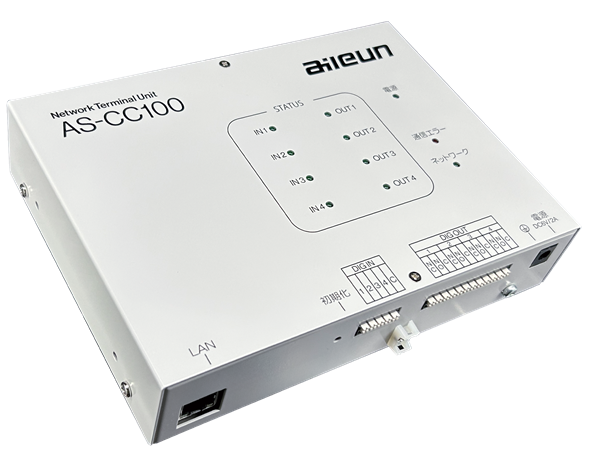

接点4入力・接点4出力
制御ボックス
AS-CC100
- 本機は、「ネットワーク」と「接点入出力」を制御するユニットです。
- センサー入力を受信してHTTP（S）コマンド（以下、CGIコマンド）を送信したり、ネットワークから指定のCGIコマンドを受信してセンサー出力したりすることができます。また、本機を2台ご使用いただくことで遠隔での接点入出力を制御することもできます。
特徴
特徴1
複数接点入力・複数接点出力
- 本機は、接点の「入力」および「出力」を「各4接点」内蔵しているため、複数の接点動作を独立して行うことが可能です。
特徴2
複数CGIコマンド送信が可能
- 本機は1つの接点入力から「CGIコマンド」を「最大16送信」することが可能です。複数送信を行うことで、複数の受信機器を制御したり、1つの受信機器に複数のコマンドを送信したりすることが可能です。また、CGIコマンドの代わりに送信の待ち時間を設定することができるため、1つの機器に時間をおいて複数のコマンドを送信することも可能です。
特徴3
WEBブラウザー設定・状況確認
- 本機の設定は、「WEBブラウザー」から行います。視覚的なインターフェースにより、速やかな設定が可能です。また、WEBブラウザーによる各種入出力状況、およびCGIコマンド送信状況などの確認や、接点入出力の疑似送信を行うことも可能です。
特徴4
入力端子「オン」・「オフ」毎に個別のコマンド送信が可能
- 本機は入力端子の「オフ」→「オン」変更タイミングと、「オン」→「オフ」変更タイミングにて別々のコマンド送信が可能です。「オフ」→「オン」時にアラーム発報を行い、「オン」→「オフ」時にその復帰動作を行うなど、ご用途に合わせて受信機器のきめ細かい制御が可能です。
特徴5
PoE【Power over Ethernet】・ACアダプター両対応
- 本機の電源は、「PoE電源」または、「ACアダプター電源」の2種類の電源に対応しているため、ご用途に合わせて使い分けることができます。設置場所により、PoE給電が確保できない場合は、ACアダプター（別売）をご利用いただくなど、設置環境に合わせた運用が可能です。
AS-CC100仕様
| 接点入力 × 4点 | ・無電圧メイク接点信号 または オープンコレクタ信号 （ 極性あり／フォトカプラによる絶縁、 接点容量 DC5V 10mA以下） ・COM端子と信号端子をメイクすることにより動作 ・フォトカプラの電源は、内部5V電源によるプルアップ ・プッシュイン式端子台：5ピン |
|---|---|
| 接点出力 × 4点 | ・無電圧メイク接点信号（NC、NO、COM） ・最大定格：DC30V、2A以下(抵抗負荷) ・初期接触抵抗100mΩ以下 ・プッシュイン式端子台：12ピン |
| ネットワーク | RJ-45(100Base-TX/1000Base-T) × 1 系統 |
| 電源 | PoE または 専用ACアダプター(DC6V 2A) 12Wmax |
| 動作温度、湿度 | 0～50℃、10～90%（氷結及び結露なきこと） |
| 固定方法 | 卓上または壁面取付 |
| 寸法・重量 | 幅：190mm × 高さ：40mm × 奥行：140mm （突起部・マウント金具等含まず） 重量：約0.9kg |
| 材質・外観仕上げ | ・材質：亜鉛メッキ処理鋼板 (t=1.0) ・塗装色：ASホワイト半艶 |

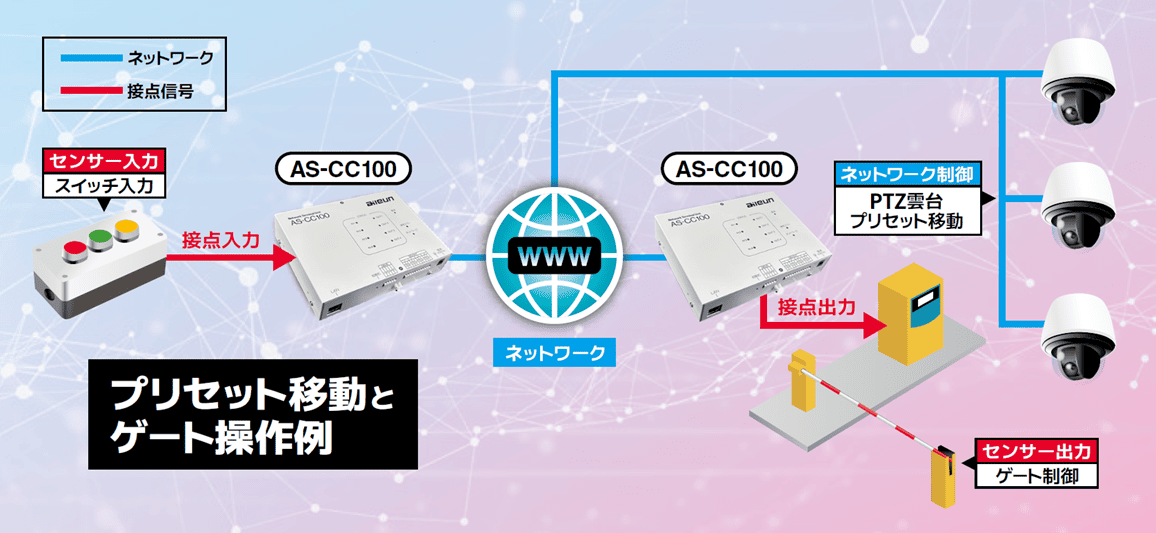

システム例
AS-P1203Aの本体外観図
