接点連動IP制御ユニット
AS-P1203A
接点とIPを結ぶ
ネットワーク機器
制御ユニット
AS-P1203A
- 赤外線センサーや各機器のアラーム信号など接点信号を受けて、ネットワークカメラのプリセットを呼び出したり、VMSの分割表示を切り替えることができる、接点連動IP制御ユニットです。
特徴
特徴1
<接点入力>64点装備
- 汎用的な接点入力を64点装備。各種センサーやアラーム、スイッチなどからの接点信号を受けて、ネットワークカメラやVMSなどの制御が可能です。
※64接点の内2点はメンテナンス用
特徴2
16コマンド出力
- 1接点につき、16コマンドの出力設定が可能です。ネットワークカメラのプリセット呼び出しても、同時に複数のカメラに対して行うことが出来ます。
特徴3
WEBブラウザ設定
- 制御する機器登録やコマンド設定は、専用のツールではなく、webブラウザから行う事ができます。コマンドや設定に関しては、作業を承る事も可能です。
AS-P1203A仕様
| 登録可能デバイス | 赤外線センサーや各機器のアラーム信号など接点信号を受けて、ネットワークカメラのプリセットを呼び出したり、VMSの分割表示を切り替えることができる、接点連動IP制御ユニットです。 |
|---|---|
| 制御デバイス条件 | 映像管理ソフトウェアWV-ASM300の制御には、機能拡張ソフトウェアWV-ASE333Wが必要です。カメラ、およびレコーダーの制御は、公開されているCGIコマンドでの制御のみです。 |
| 制御項目 | カメラ・プリセット呼び出し、レコーダー・アラーム入力、VMS・画面切り替え等 ※CGIコマンドはご相談ください。 |
| ネットワーク I/F | LAN(10/100BASE-T)×1 |
| 接点入力 | 最大64点（内2点はメンテナンス用） ねじ式端子台 角座金付きM3スクリューねじ |
| 接点仕様 | 無電圧メイク接点信号 (フォトカプラによる絶縁、接点容量 DC5V 10mA以下) COM端子と信号端子をメイクすることにより動作 |
| 電力 | DC5V/3A 付属 ACアダプタ(AC100V 50/60Hz) |
| 消費電力 | 20W以下 |
| 動作温度・湿度 | 0～40°C、10～90%（氷結及び結露なきこと） |
| 設置・固定方法 | EIAラック 3U、または平置き |
| 寸法・重量 | 幅420mm×高さ132.5mm×奥行273mm(突起部含まず) 約5.5kg以下 |
| 材質・仕上げ | 材質/鋼板SPCC(t=1.0～1.2)他 塗装 色 / 前面パネル:ブラック(N1.5 半ツヤ) |
| 付属品 | ACアダプタ、ラックマウント金具(EIA) |

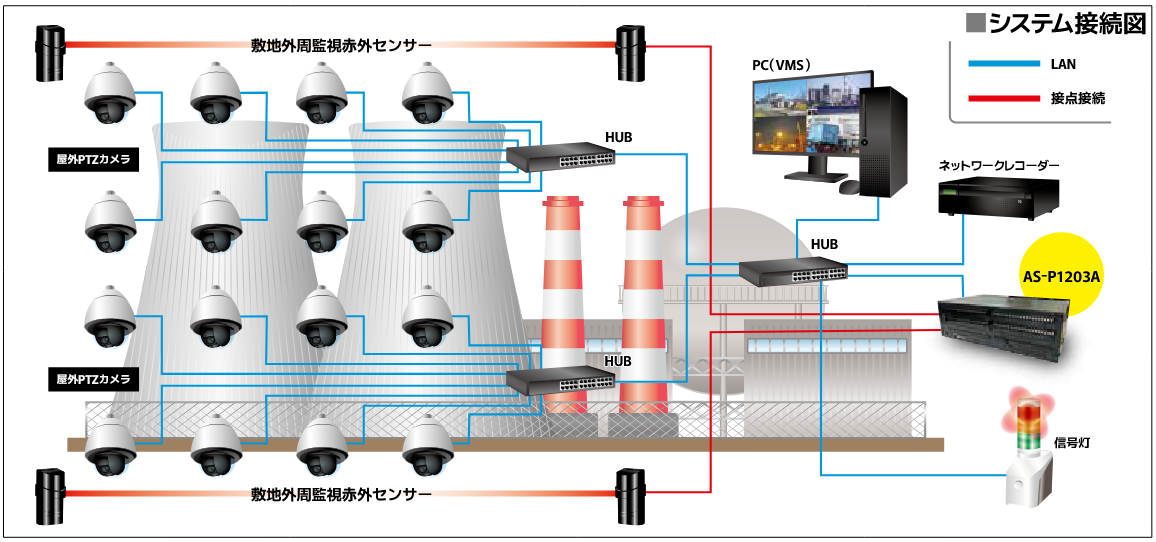

システム例

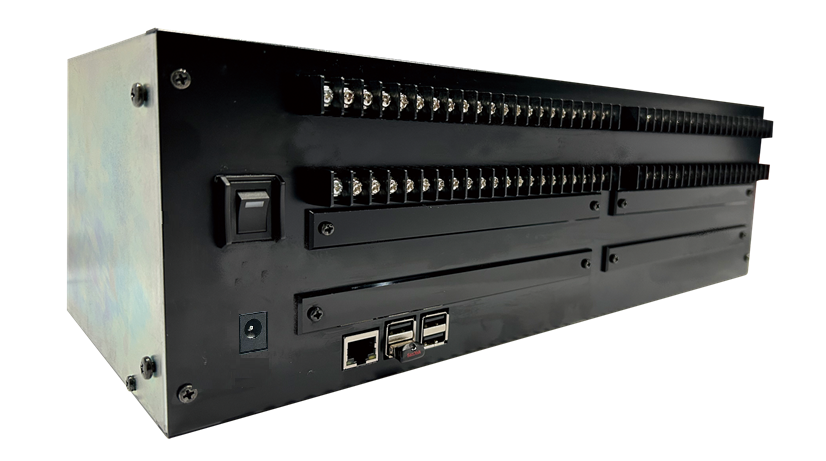

AS-P1203Aの本体外観図
